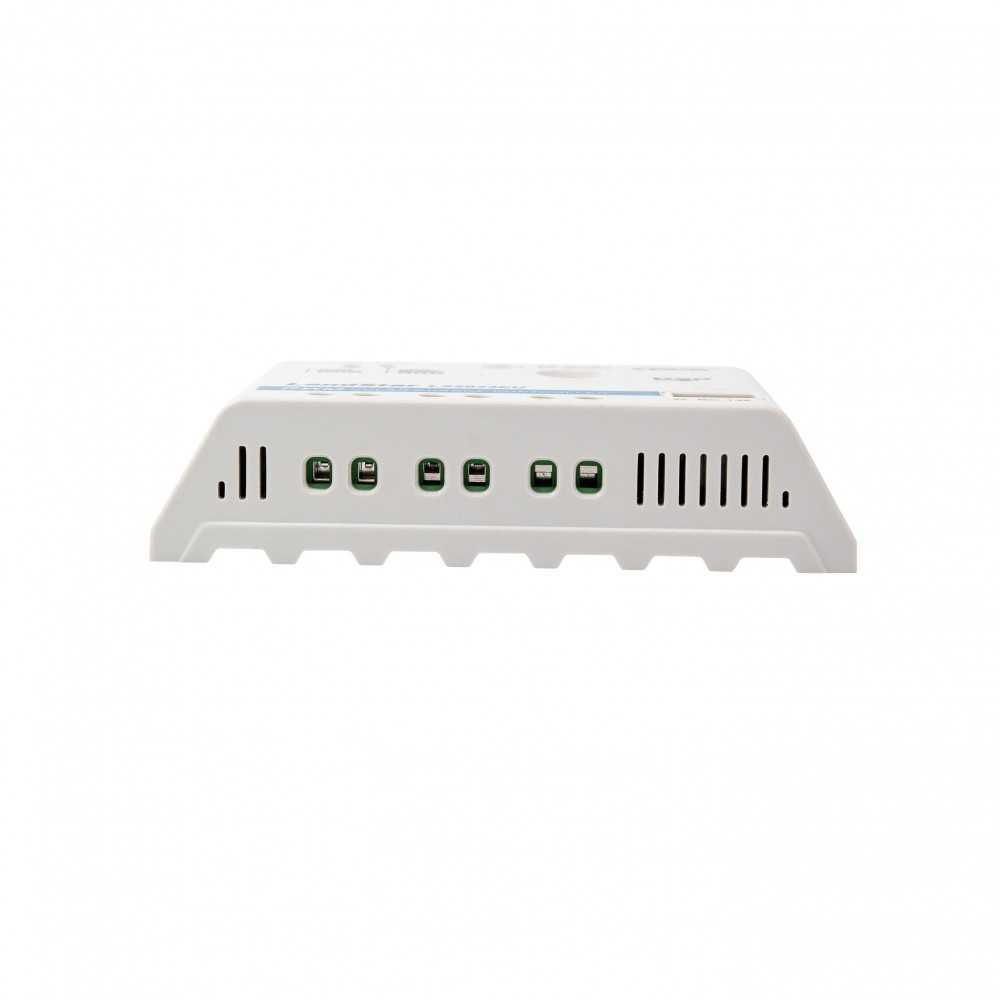

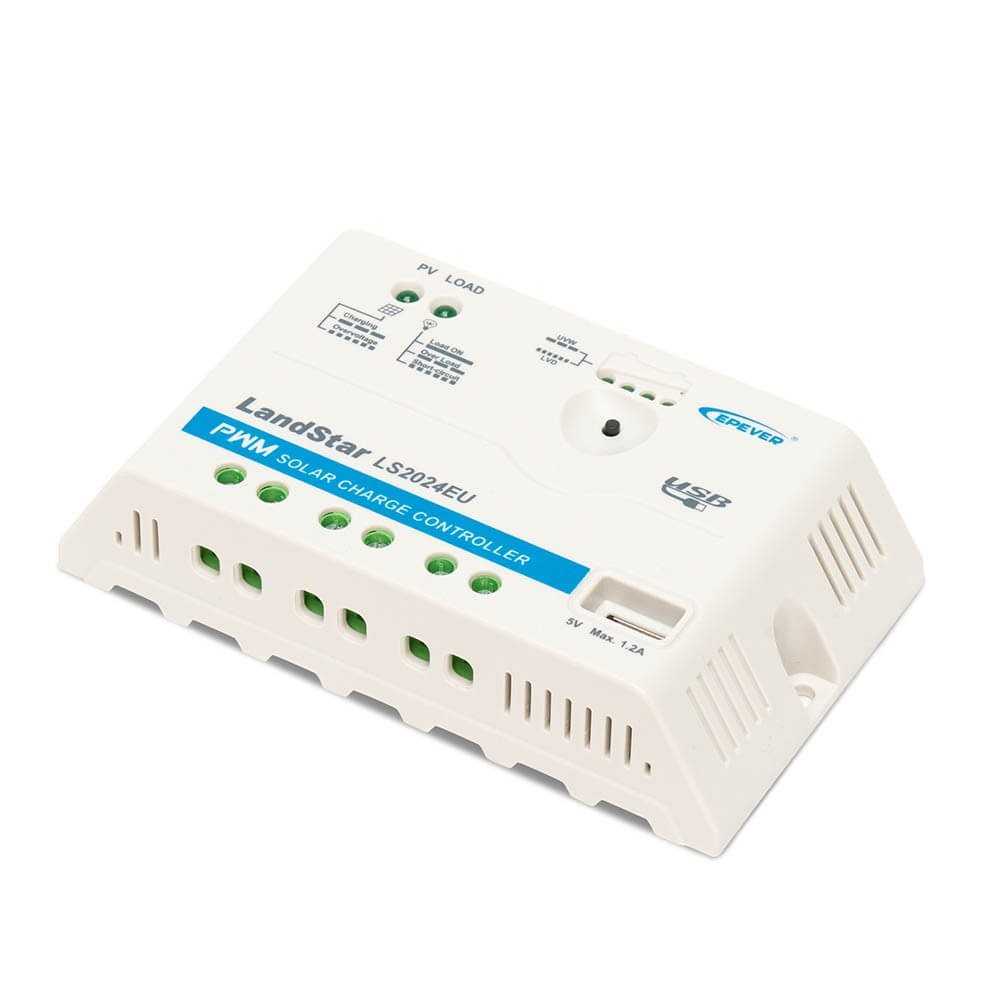

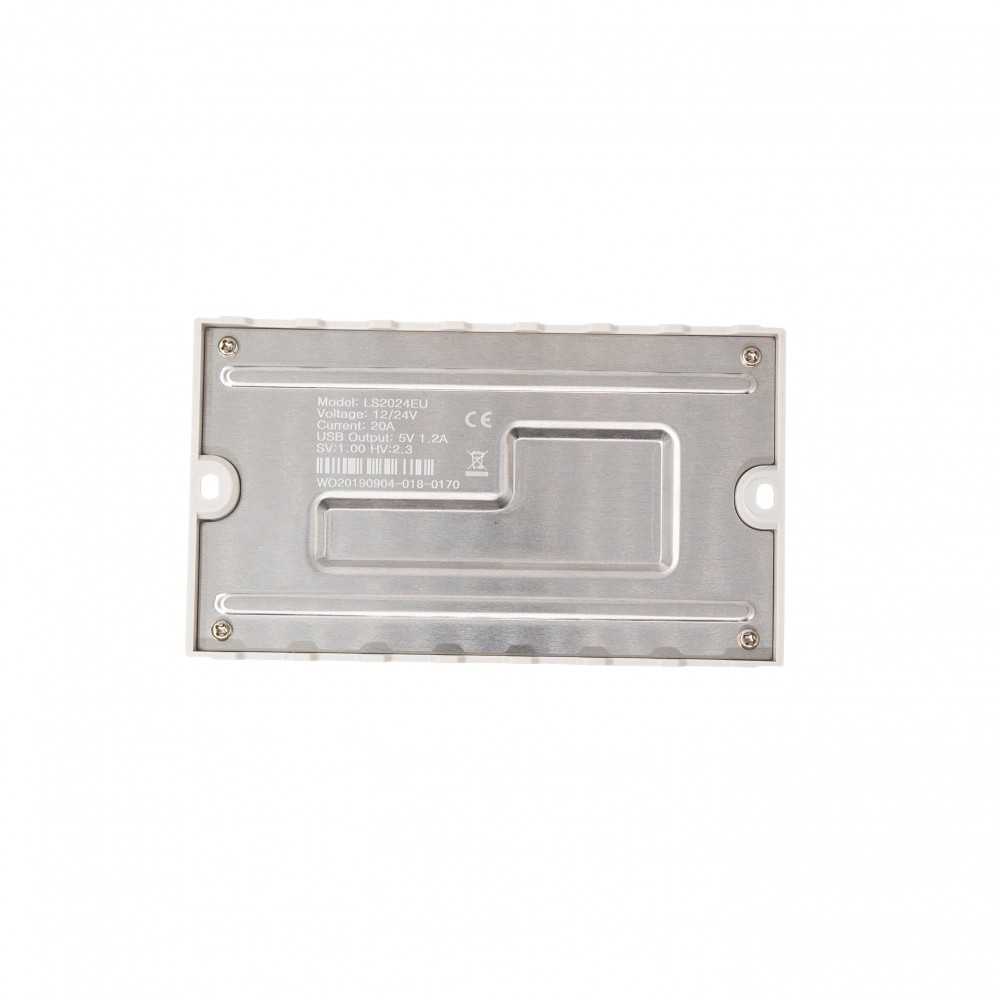

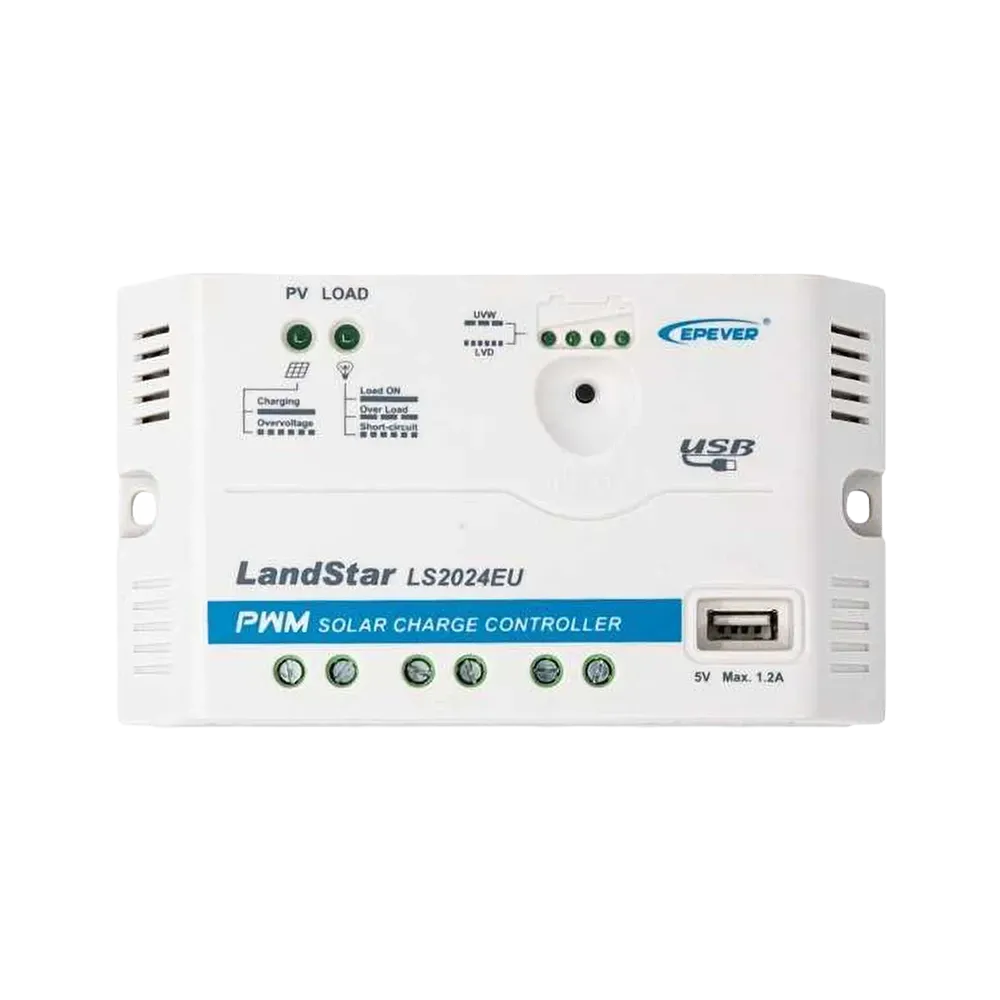

Contrôleur de charge solaire PWM 20A série LS EU

20A PWM-Laderegler für Systemspannungen von 12V bis 24 Volt

Der Laderegler wird zwischen Solarmodul und Batterie geschaltet und steuert so den Ladevorgang, dass die Batterie immer optimal geladen wird.

PWM-Laderegler

Durch einen Widerstand wird der aktuelle Betriebszustand ermittelt und in Folge der Ladevorgang durch das Prinzip der Pulsweitenmodulation optimiert. Somit wird u.a. ein sehr geringer Spannungsabfall (maximal 0,24V) und Eigenstrombedarf (maximal 6 mA) erreicht.
Daher sind PWM-Laderegler deutlich effektiver als einfache Linearladeregler.
Durch den eingebauten Mikroprozessor wird die Batterie schonend geladen und garantiert dadurch eine lange Lebensdauer Ihrer Solar-Batterien.

An den LEDs lässt sich der Ladezustand sowie das Laden über das Solarmodul erkennen. Der eingebaute Unterspannungsschutz verhindert ein zu starkes Entladen der Batterie.

Ein Überladen der Batterien wird verhindert, da der Laderegler bei Erreichen der vollen Kapazität den Ladevorgang beendet.

Geeignet für Säure-, AGM und Gelbatterien. Der integrierte Mikroprozessor steuert die Schaltschwellen des Ladevorgangs präzise und temperaturstabil.

Bis 260 Watt Modulleistung geeignet bei 12V-Systemen, bis 560 Watt Modulleistung bei 24 Volt-Systemen.

Eigenschaften:

•        Hält die Batterie voll aufgeladen
•        Einsetzbar für Säure, AGM und Gel - Batterien
•        schützt die Batterie vor einer Überladung
•        schützt die Batterie vor einer Tiefenentladung durch die Verbraucher
•        verhindert, dass die Batterie in der Nacht Spannung an die Solarmodule abgibt
•        Polaritätsumkehrschutz für Batterie UND Solarpanel
•        Automatische Abschaltung falls der Ladestrom die Kapazität des Reglers übersteigt
•        Automatische Abschaltung bei Kurzschluss
•        Automatische Temperaturkompensation (ATC)
•        LED zeigt Ladezustand der Batterie an
•        PWM - Modulation

•        Automatische Ein-/Ausschaltung des Ladestroms, abhängig von der Batterieladung

•        3 Batterietypen einstellbar  (Säure, AGM, Gel)
•        Garantie: 2 Jahre

Technische Details:

•        Arbeitsspannung: 12V, 24V (wird automatisch erkannt)
•        Maximaler Arbeitsstrom: 20A
•        DC - Eingangsspannung (Modularbeitsspannung): max. 12~18V bei 12V Batterie  und  24~32V bei 24V Batterie
•        Abschaltung (volle Ladung): 14.6V / 29.2V
•        Abschaltung (Unterspannung): 11.1V / 22.2V
•        Überspannungsschutz
•        Kurzschlussfest
•        Verluststrom bei keiner Ladung: max. 9.6 mA
•        Spannungsabfall: <240mV
•        Arbeitstemperatur: -35°C bis + 55°C
•        Abmessungen: 14.8 x 8.56 x 3.48 cm
•        Gewicht: 180 g
