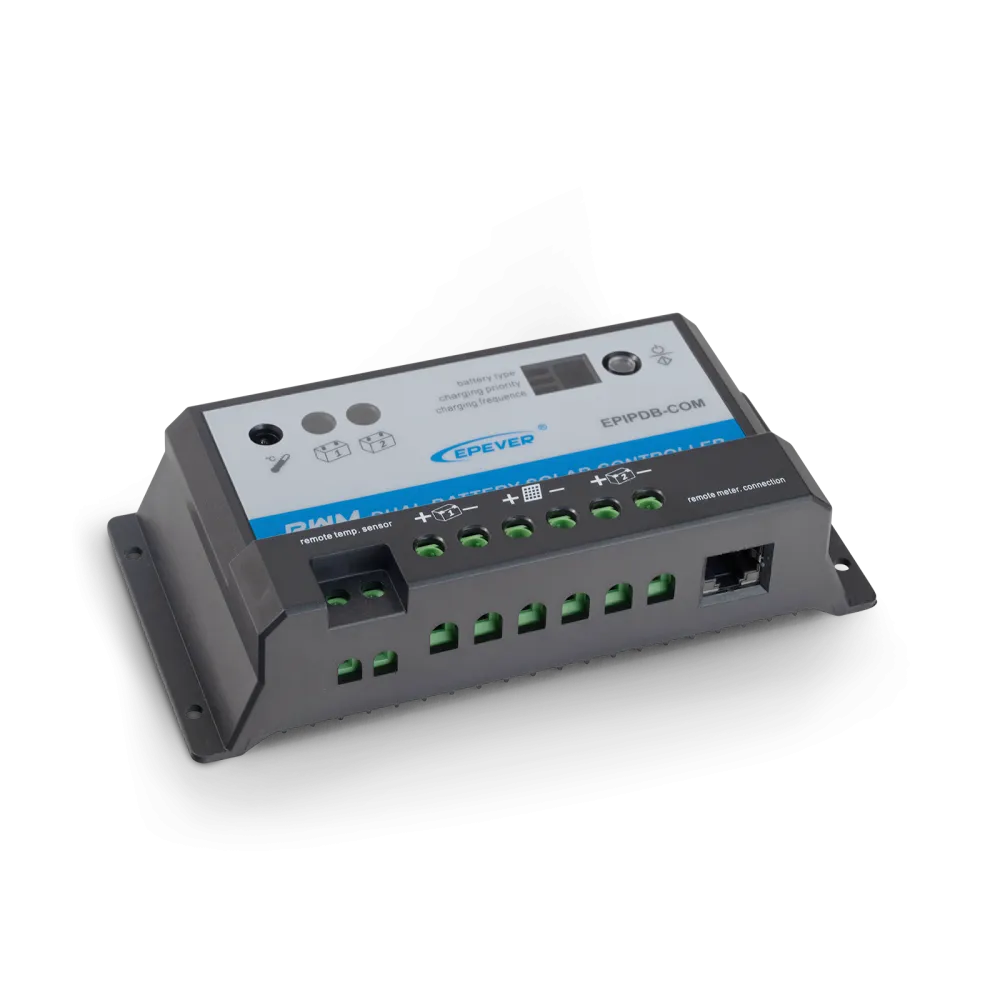

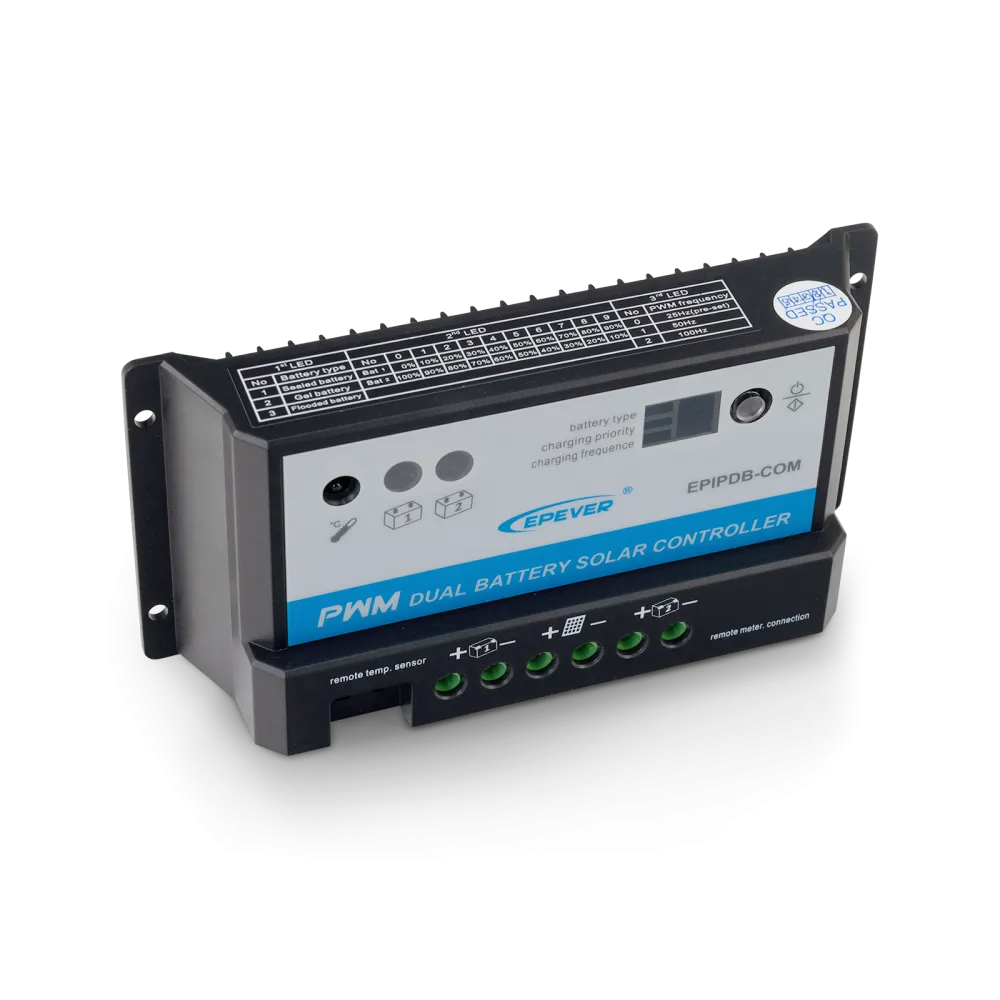

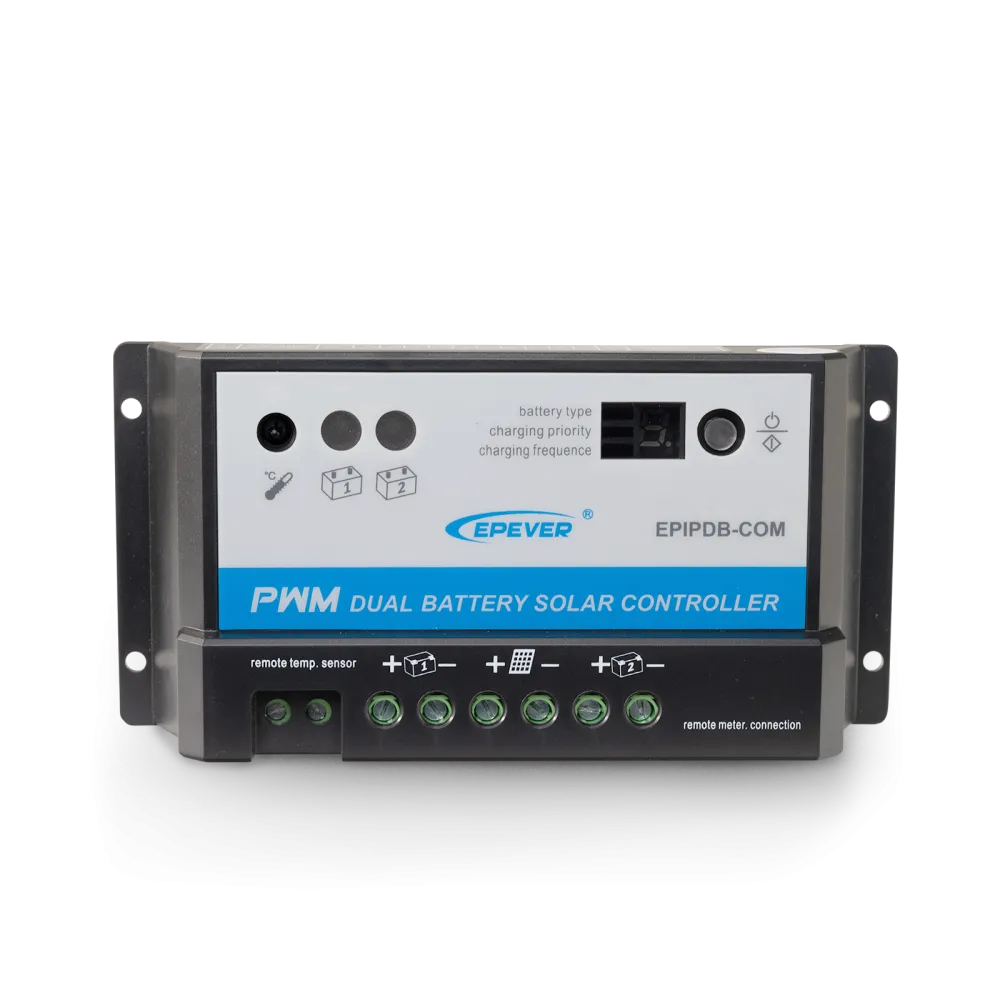

Contrôleur de charge double PWM 20A pour 2 batteries

DUAL-20A Solar-Laderegler PWM - für zwei Batterien von 12V bis 24 Volt

Bis  320 Watt bei 12V, bis 480 Watt Modulleistung bei 24 Volt Batteriespannung.

Der Laderegler wird zwischen Solarmodul und Batterie geschaltet und steuert so den Ladevorgang, dass die Batterien immer optimal geladen werden.

PWM-Laderegler  Durch einen Widerstand  wird  der aktuelle Betriebszustand ermittelt und in Folge der Ladevorgang durch das Prinzip der Pulsweitenmodulation optimiert. Somit wird u.a. ein sehr geringer Spannungsabfall (maximal 0,24V) und Eigenstrombedarf (maximal 0,02A) erreicht.
Daher sind PWM-Laderegler deutlich effektiver als einfache Linearladeregler.
Durch den eingebauten Mikroprozessor wird die Batterie schonend geladen und garantiert dadurch eine lange Lebensdauer Ihrer Solar-Batterien.

An den LEDs lässt sich der Ladezustand sowie das Laden über das Solarmodul erkennen.

Ein Überladen der Batterien wird verhindert, da der Laderegler bei Erreichen der vollen Kapazität den Ladevorgang beendet.

Geeignet für Säure-, AGM und Gelbatterien. Der integrierte Microprozessor steuert die Schaltschwellen des Ladevorgangs präzise und temperaturstabil.

Eigenschaften:

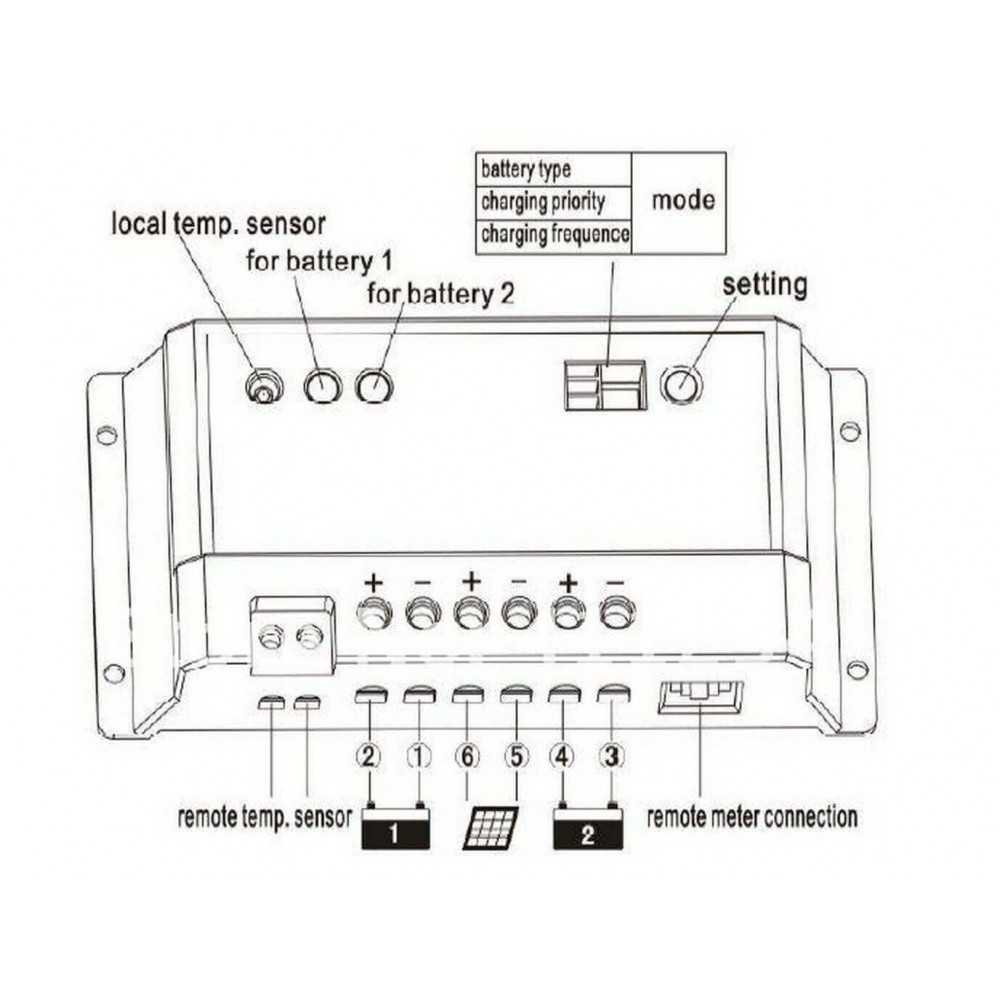

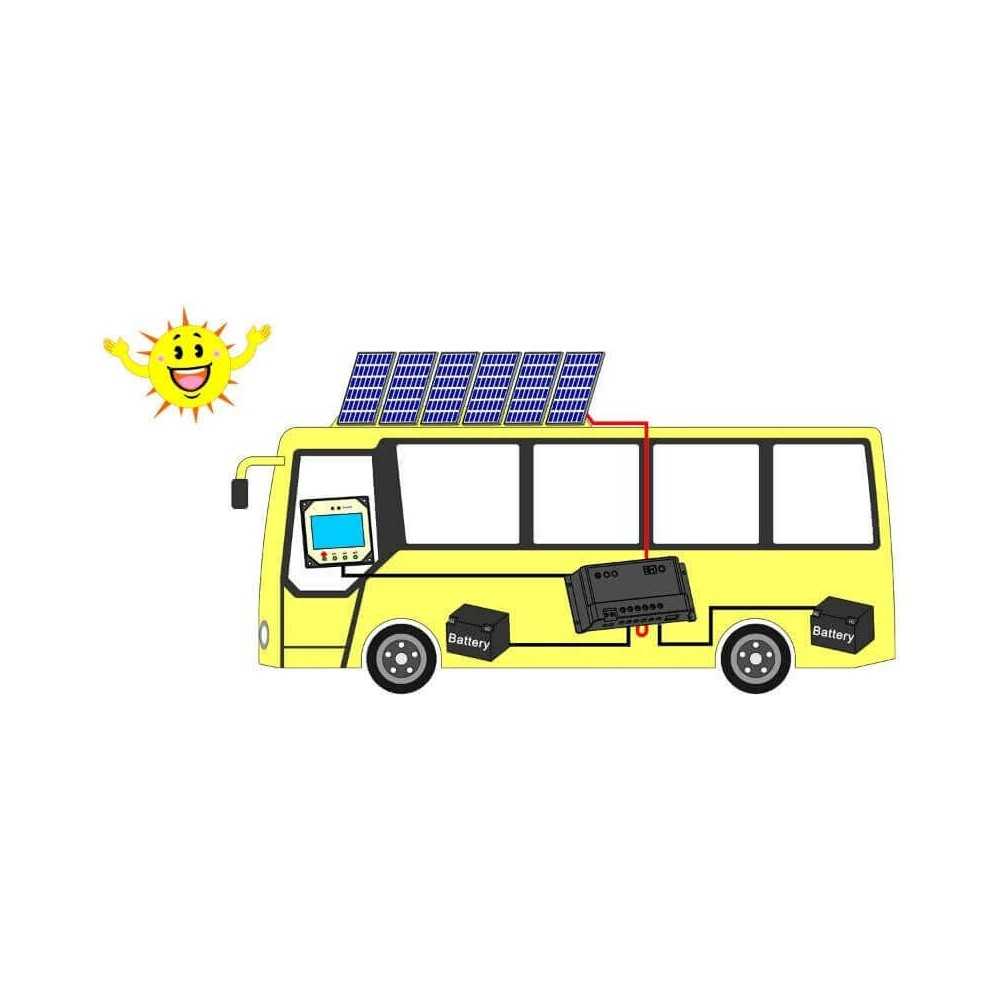

• Lädt zwei verschiedene Batterien parallel (z.B. Starterbatterie + Batterie im Wohnbereich)
• Hält die Batterie voll aufgeladen
• Einsetzbar für Säure, AGM und Gel - Batterien
• schützt die Batterie vor einer Überladung
• verhindert, dass die Batterie in der Nacht Spannung an die Solaranlage abgibt
• Polaritätsumkehrschutz für Batterie UND Solarpanel
• Automatische Abschaltung falls der Ladestrom die Kapazität des Reglers übersteigt
• Automatische Abschaltung bei Kurzschluss
• Automatische Temperaturkompensation (ATC)
• LED zeigt Ladezustand der Batterie an
• PWM - Modulation
  Automatische Ein-/Ausschaltung des Ladestroms, abhängig von der Batterieladung
• kompatible zu extrener Fernbedienung mit Display (MT-1)
• 3 Batterietypen einstellbar  (Säure, AGM, Gel)
• Garantie: 2 Jahre

Technische Details:

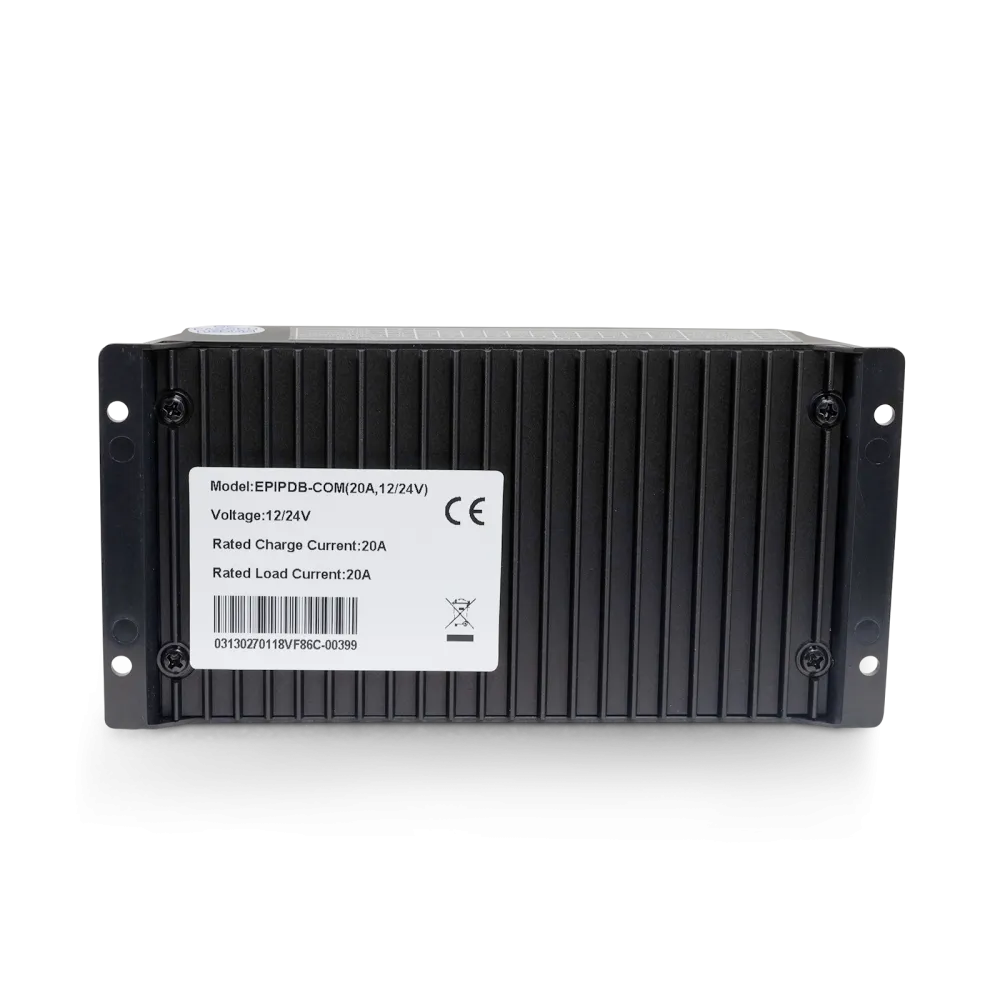

• Arbeitsspannung: 12V, 24V (wird automatisch erkannt)
• Maximaler Arbeitsstrom: 20A
• DC- Eingangsspannung  ( Modularbeitsspannung) max.  12~18V bei 12V Batterie  und  24~37V bei 24V Batterie
• Abschaltung(volle Ladung): 14V/ 28V
• Abschaltung(Unterspannung): 10,5-11V / 21-22V
• Überspannungsschutz
• Kurzschlussfest
• Verluststrom bei keiner Ladung: max. 5 mA
• Spannungsabfall: <240mV

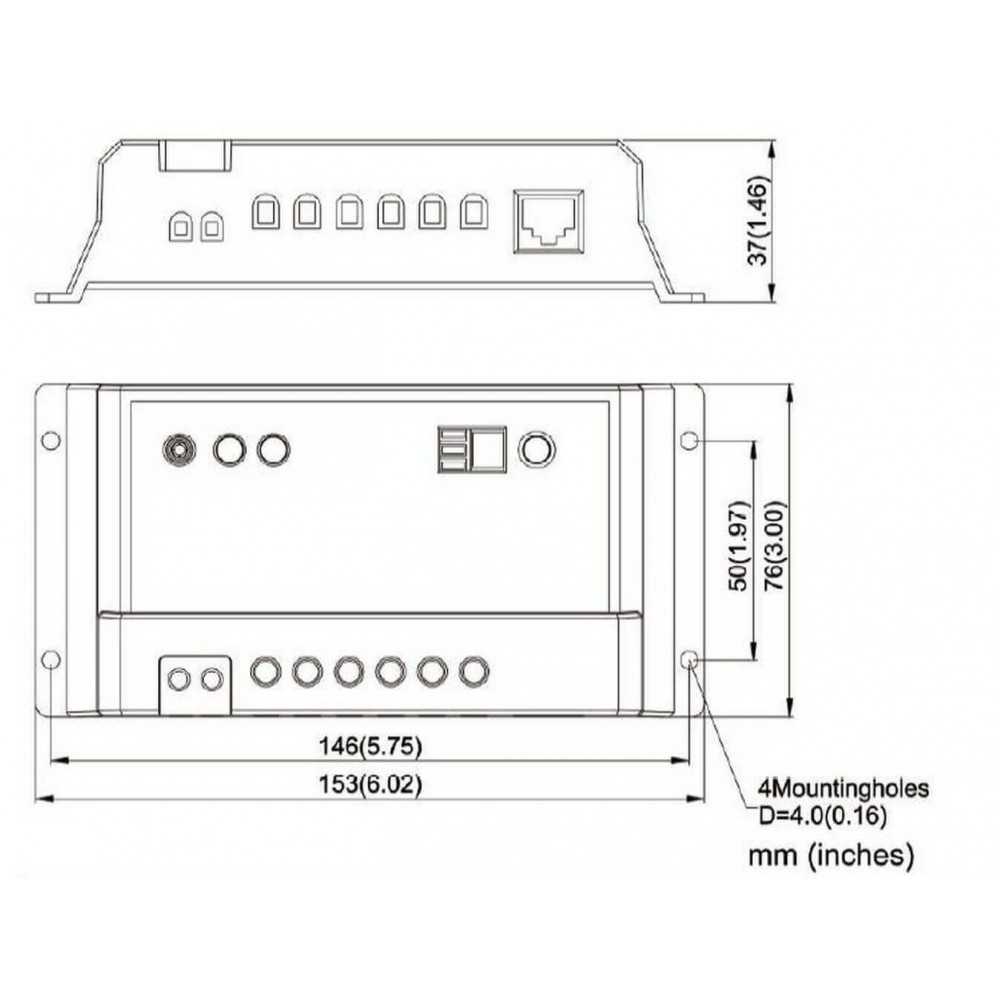

• Abmessungen: 153mm x 76mm x 37mm
• Gewicht: 250 g

Das optional dazu passende Display MT1 zur Fernanzeige und Steuerung ist zusätzlich in unserem Shop zu bestellen.
